經常有弱電朋友在后臺給我們留言，發送一個弱電符號問我們是什么意思，其實一些電氣符號需要大家平時記一下，我們經?？吹揭恍┯糜⑽姆柋硎镜木€管敷設方式，下面我們就給大家總結了一些常用的符號表示含義，希望能對大家有所幫助。
一、導線穿管表示
SC-焊接鋼管
MT-電線管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-橋架
MR-金屬線槽
M-鋼索
CP-金屬軟管
PR-塑料線槽
RC-鍍鋅鋼管
二、導線敷設方式表示
DB-直埋
TC-電纜溝
BC-暗敷在梁內
CLC-暗敷在柱內
WC-暗敷在墻內
CE-沿天棚頂敷設
CC-暗敷在天棚頂內
SCE-吊頂內敷設
F-地板及地坪下
SR-沿鋼索
BE-沿屋架，梁
WE-沿墻明敷
三、燈具安裝方式的表示
CS-鏈吊
DS-管吊
W-墻壁安裝
C-吸頂
R-嵌入
S-支架
CL-柱上
沿鋼線槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接鋼管敷設：SC
穿電線管敷設：MT
穿硬塑料管敷設：PC
穿阻燃半硬聚氯乙烯管敷設：FPC
電纜橋架敷設：CT
金屬線槽敷設：MR
塑料線槽敷設：PR
用鋼索敷設：M
穿聚氯乙烯塑料波紋電線管敷設：KPC
穿金屬軟管敷設：CP
直接埋設：DB
電纜溝敷設：TC
導線敷設部位的標注
沿或跨梁（屋架）敷設：AB
暗敷在梁內：BC
沿或跨柱敷設：AC
暗敷設在柱內：CLC
沿墻面敷設：WS
暗敷設在墻內：WC
沿天棚或頂板面敷設：CE
暗敷設在屋面或頂板內：CC
吊頂內敷設：SCE
地板或地面下敷設：FC
HSM8-63C/3P
DTQ30-32/2P 這兩個應該是兩種塑殼斷路器的型號，
HSM8-63C/3P 適用于照明回路中，為3極開關，額定電流為63A（3聯開關）
DTQ30-32/2P 也是塑殼斷路器的一種，額定電流32A，2極開關
其他那些符號都是關于導線穿管和敷設方式的一些表示方法，你對照著查一下。
四、型號的含義
R－連接用軟電纜（電線），軟結構。
V－絕緣聚氯乙烯。 V－聚氯乙烯絕緣V－聚氯乙烯護套
B－平型（扁形）。
S－雙絞型。A－鍍錫或鍍銀。
F－耐高溫
P－編織屏蔽P2－銅帶屏蔽P22－鋼帶鎧裝
Y—預制型、一般省略，或聚烯烴護套
FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同。
YJ—交聯聚乙烯絕緣
V—聚氯乙烯絕緣或護套
ZR—阻燃型
NH—耐火型
WDZ—無鹵低煙阻燃型
WDN—無鹵低煙耐火型
例如：SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM
1、型號、名稱
RV 銅芯氯乙烯絕緣連接電纜（電線）
AVR 鍍錫銅芯聚乙烯絕緣平型連接軟電纜（電線）
RVB 銅芯聚氯乙烯平型連接電線
RVS 銅芯聚氯乙烯絞型連接電線
RVV 銅芯聚氯乙烯絕緣聚氯乙烯護套圓形連接軟電纜
ARVV 鍍錫銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套平形連接軟電纜
RV－105 銅芯耐熱105℃聚氯乙烯絕緣聚氯乙烯絕緣連接軟電纜
AF－205AFS－250AFP－250 鍍銀聚氯乙氟塑料絕緣耐高溫－60℃~250℃連接軟電線
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示。
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
礦用鎧裝控制電纜
MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝控制電纜
KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝屏蔽控制電纜
KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝阻燃控制電纜
ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝阻燃屏蔽控制電纜
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
鎧裝通信電纜
HYA22,HYA23,HYA53,HYV22,HYV23 5對,10對------2400
對,0.4-0.5-0.6-0.7-0.8-0.9線徑
鎧裝充油通信電纜
HYAT22,HYAT23,NYAT53 5對,10對------800對
0.4-0.5-0.6-0.7-0.8-0.9線徑
鎧裝阻燃通信電纜
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
5對,10對------2400對,0.4-0.5-0.6-0.7-0.8-0.9線徑
礦用鎧裝阻燃通信電纜
MHYA22,MHYV22,MHYA32,MHYV32
5對,10對------200對,0.5-0.6-0.7-0.8-0.9-1.0線徑
鎧裝計算機電纜
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm
鎧裝鐵路信號電纜
PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
3.字符電路圖符號大全
AAT 電源自動投入裝置
AC 交流電
DC 直流電
FU 熔斷器
G 發電機
M 電動機
HG 綠燈
HR 紅燈
HW 白燈
HP 光字牌
K 繼電器
KA(NZ) 電流繼電器(負序零序)
KD 差動繼電器
KF 閃光繼電器
KH 熱繼電器
KM 中間繼電器
KOF 出口中間繼電器
KS 信號繼電器
KT 時間繼電器
KV(NZ) 電壓繼電器(負序零序)
KP 極化繼電器
KR 干簧繼電器
KI 阻抗繼電器
KW(NZ) 功率方向繼電器(負序零序)
KM 接觸器
KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器
KV電壓繼電器
L 線路
QF 斷路器
QS 隔離開關
T 變壓器
TA 電流互感器
TV 電壓互感器
W 直流母線
YC 合閘線圈
YT 跳閘線圈
PQS 有功無功視在功率
EUI 電動勢電壓電流
SE 實驗按鈕
SR 復歸按鈕
f 頻率
Q——電路的開關器件
FU——熔斷器
FR——熱繼電器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關 Q——電路的開關器件
FU——熔斷器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關
SA 轉換開關
電流表 PA
電壓表 PV
有功電度表 PJ
無功電度表 PJR
頻率表 PF
相位表 PPA
最大需量表(負荷監控儀) PM
功率因數表 PPF
有功功率表 PW
無功功率表 PR
無功電流表 PAR
聲信號 HA
光信號 HS
指示燈 HL
紅色燈 HR
綠色燈 HG
黃色燈 HY
藍色燈 HB
白色燈 HW
連接片 XB
插頭 XP
插座 XS
端子板 XT
電線電纜母線 W
直流母線 WB
插接式(饋電)母線 WIB
電力分支線 WP
照明分支線 WL
應急照明分支線 WE
電力干線 WPM
照明干線 WLM
應急照明干線 WEM
滑觸線 WT
合閘小母線 WCL
控制小母線 WC
信號小母線 WS
閃光小母線 WF
事故音響小母線 WFS
預報音響小母線 WPS
電壓小母線 WV
事故照明小母線 WELM
避雷器 F
熔斷器 FU
快速熔斷器 FTF
跌落式熔斷器 FF
限壓保護器件 FV
電容器 C
電力電容器 CE
正轉按鈕 SBF
反轉按鈕 SBR
停止按鈕 SBS
緊急按鈕 SBE
試驗按鈕 SBT
復位按鈕 SR
限位開關 SQ
接近開關 SQP
手動控制開關 SH
時間控制開關 SK
液位控制開關 SL
濕度控制開關 SM
壓力控制開關 SP
速度控制開關 SS
溫度控制開關輔助開關 ST
電壓表切換開關 SV
電流表切換開關 SA
整流器 U
可控硅整流器 UR
控制電路有電源的整流器 VC
變頻器 UF
變流器 UC
逆變器 UI
電動機 M
異步電動機 MA
同步電動機 MS
直流電動機 MD
繞線轉子感應電動機 MW
鼠籠型電動機 MC
電動閥 YM
電磁閥 YV
防火閥 YF
排煙閥 YS
電磁鎖 YL
跳閘線圈 YT
合閘線圈 YC
氣動執行器 YPAYA
電動執行器 YE
發熱器件(電加熱) FH
照明燈(發光器件) EL
空氣調節器 EV
電加熱器加熱元件 EE
感應線圈電抗器 L
勵磁線圈 LF
消弧線圈 LA
濾波電容器 LL
電阻器變阻器 R
電位器 RP
熱敏電阻 RT
光敏電阻 RL
壓敏電阻 RPS
接地電阻 RG
放電電阻 RD
啟動變阻器 RS
頻敏變阻器 RF
限流電阻器 RC
光電池熱電傳感器 B
壓力變換器 BP
溫度變換器 BT
速度變換器 BV
時間測量傳感器 BT1BK
液位測量傳感器 BL
溫度測量傳感器 BHBM

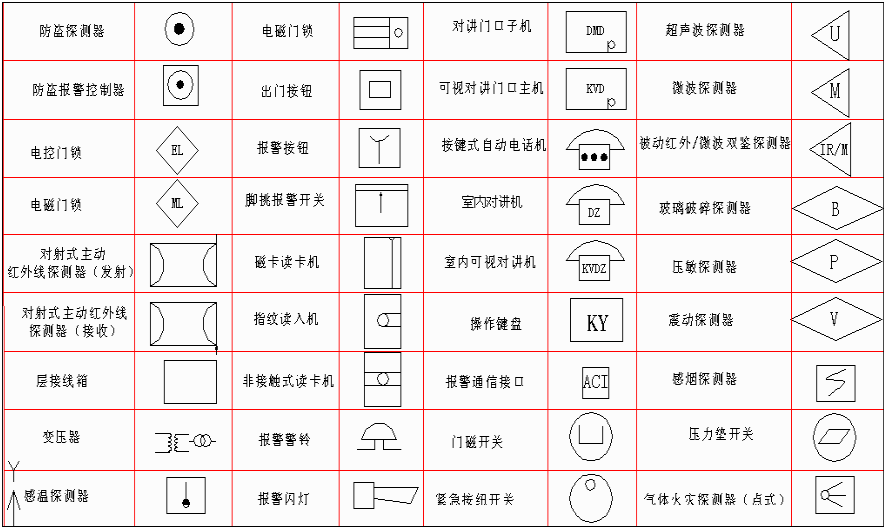

配電房電工符號大全：

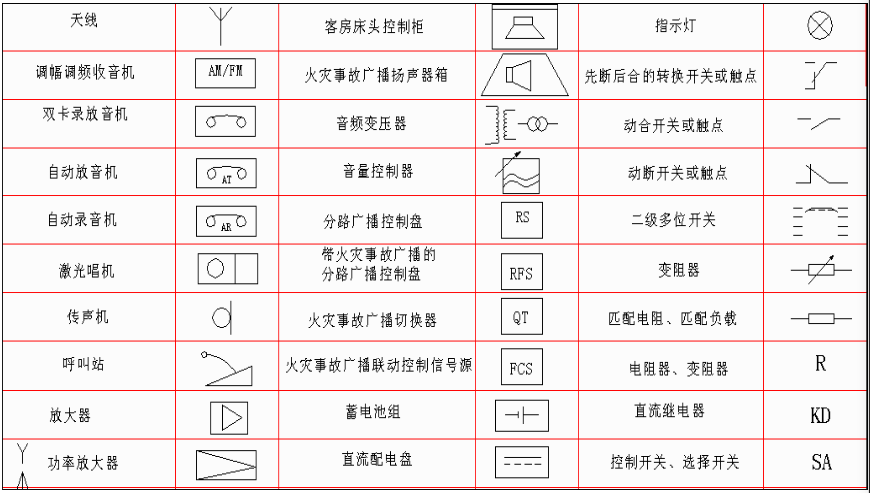

常用電氣符號大全
電流表 PA
電壓表 PV
有功電度表 PJ
無功電度表 PJR
頻率表 PF
相位表 PPA
最大需量表(負荷監控儀) PM
功率因數表 PPF
有功功率表 PW
無功功率表 PR
無功電流表 PAR
聲信號 HA
光信號 HS
指示燈 HL
紅色燈 HR
綠色燈 HG
黃色燈 HY
藍色燈 HB
白色燈 HW
連接片 XB
插頭 XP
插座 XS
端子板 XT
電線,電纜,母線 W
直流母線 WB
插接式(饋電)母線 WIB
電力分支線 WP
照明分支線 WL
應急照明分支線 WE
電力干線 WPM
照明干線 WLM
應急照明干線 WEM
滑觸線 WT
合閘小母線 WCL
控制小母線 WC
信號小母線 WS
閃光小母線 WF
事故音響小母線 WFS
預告音響小母線 WPS
電壓小母線 WV
事故照明小母線 WELM
避雷器 F
熔斷器 FU
快速熔斷器 FTF
跌落式熔斷器 FF
限壓保護器件 FV
電容器 C
電力電容器 CE
正轉按鈕 SBF
反轉按鈕 SBR
停止按鈕 SBS
緊急按鈕 SBE
試驗按鈕 SBT
復位按鈕 SR
限位開關 SQ
接近開關 SQP
手動控制開關 SH
時間控制開關 SK
液位控制開關 SL
濕度控制開關 SM
壓力控制開關 SP
速度控制開關 SS
溫度控制開關,輔助開關 ST
電壓表切換開關 SV
電流表切換開關 SA
整流器 U
可控硅整流器 UR
控制電路有電源的整流器 VC
變頻器 UF
變流器 UC
逆變器 UI
電動機 M
異步電動機 MA
同步電動機 MS
直流電動機 MD
繞線轉子感應電動機 MW
鼠籠型電動機 MC
電動閥 YM
電磁閥 YV
防火閥 YF
排煙閥 YS
電磁鎖 YL
跳閘線圈 YT
合閘線圈 YC
氣動執行器 YPA,YA
電動執行器 YE
發熱器件(電加熱) FH
照明燈(發光器件) EL
空氣調節器 EV
電加熱器加熱元件 EE
感應線圈,電抗器 L
勵磁線圈 LF
消弧線圈 LA
濾波電容器 LL
電阻器,變阻器 R
電位器 RP
熱敏電阻 RT
光敏電阻 RL
壓敏電阻 RPS
接地電阻 RG
放電電阻 RD
啟動變阻器 RS
頻敏變阻器 RF
限流電阻器 RC
光電池,熱電傳感器 B
壓力變換器 BP
溫度變換器 BT
速度變換器 BV
時間測量傳感器 BT1,BK
液位測量傳感器 BL
溫度測量傳感器 BH,BM
